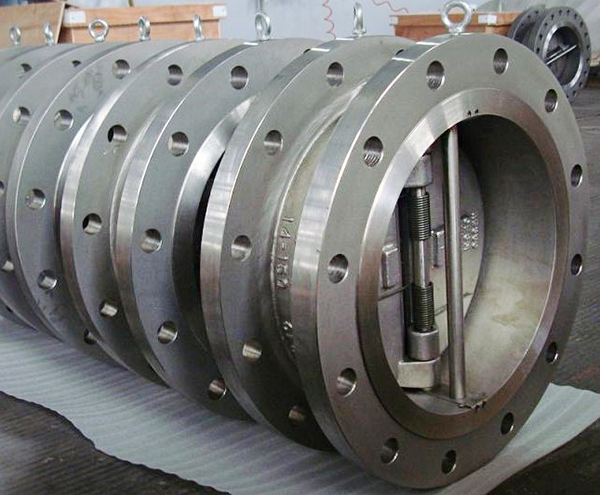

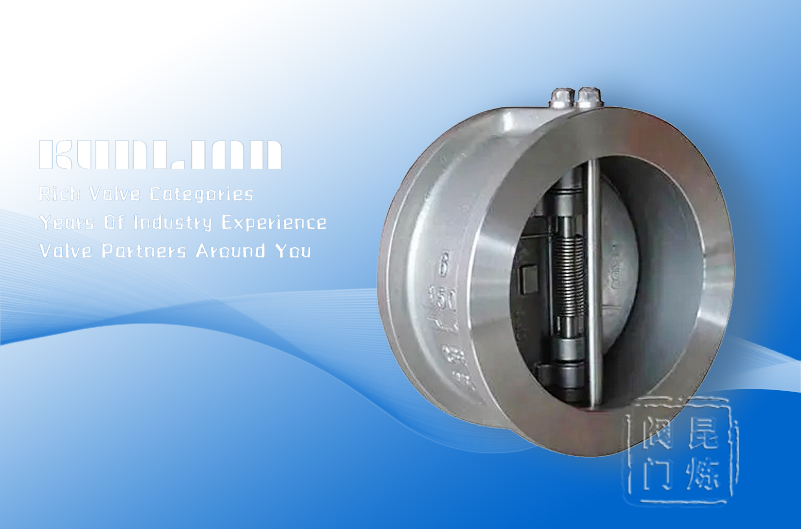

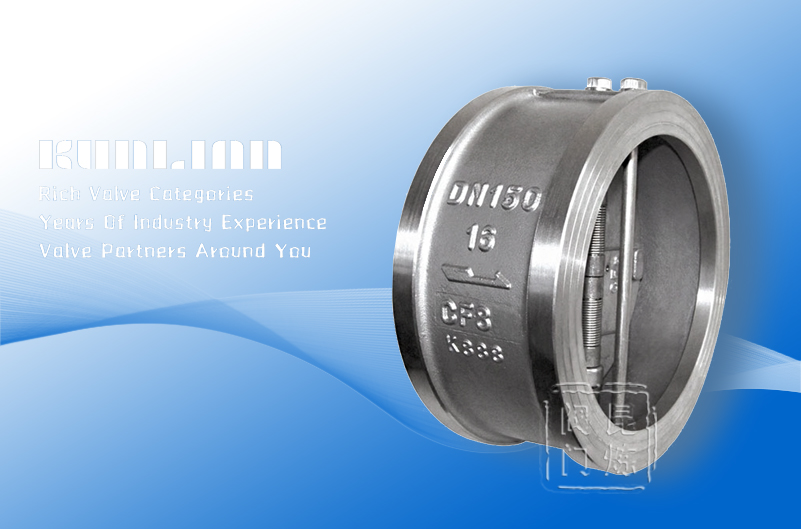

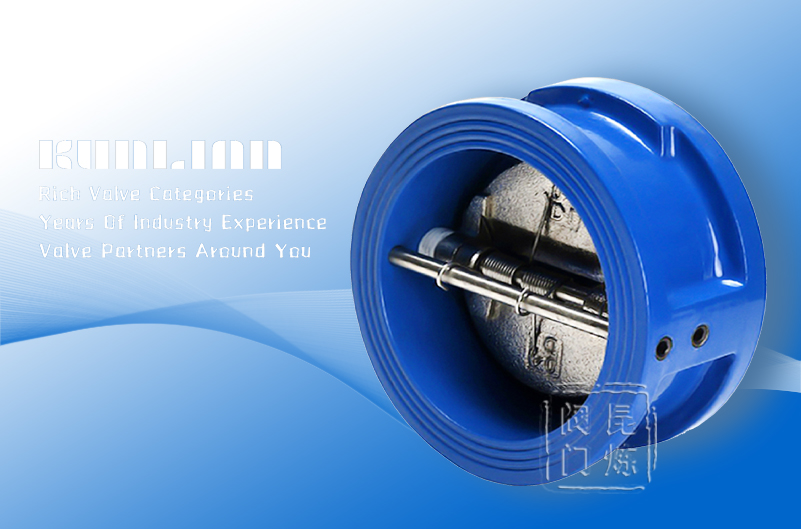

H76W-150LB美標對夾雙瓣止回閥

<產品信息>
產品型號：H76W-150LB
產品口徑：1 1/2寸-60寸
壓力等級：CLASS150-2500
產品材質：碳鋼、不銹鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供美標對夾雙瓣止回閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

H76W-150LB美標對夾雙瓣止回閥介紹

H76W-150LB美標對夾雙瓣止回閥是針對傳統使用的H44W旋啟式止回閥的具有體積較大，閥門關閉時水錘壓力較高，安裝尺寸大等問題。H76W-150LB美標對夾雙瓣止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，動作靈敏、密封性能好，閥瓣行程短、整體結構簡單緊湊等特點。

H76W-150LB美標對夾雙瓣止回閥組成

H76W-150LB美標對夾雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成。閥瓣為兩個半圓，且采用彈簧復位，密封面可為本體堆焊材料或襯橡膠，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可減少水錘現象。H76W-150LB美標對夾雙瓣止回閥可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種流體介質。

H76W-150LB美標對夾雙瓣止回閥應用范圍

H76W-150LB美標對夾雙瓣止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN40～DN1500、 NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業。

H76W-150LB美標對夾雙瓣止回閥部件材質

閥體	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥板	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
密封圈	橡膠、不銹鋼、合金鋼
彈簧	60Si2Mn、3Cr13、17-7PH、INCONEL

H76W-150LB美標對夾雙瓣止回閥結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

3、閥瓣關閉快速，水錘壓力小；

4、水平管道或垂直管道均可使用，安裝方便；

5、流道通暢、流體阻力小；

6、動作靈敏、密封性能好；

7、閥瓣行程短、關閥沖擊力��；

8、整體結構、簡單緊湊、造型美觀；

9、使用時間長。

H76W-150LB美標對夾雙瓣止回閥標準規范

設計制造標準：JB/T 8937、API594、API6D

結構長度標準：API594、API6D、DIN 3202、JB/T 8937、GB/T 12221-2005

連接法蘭標準：JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47、GB/T 9113

壓力溫度等級：ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74、GB/T 12224-2005

試驗檢驗標準：API 598、JB/T 9092、GB/T 13927-2008

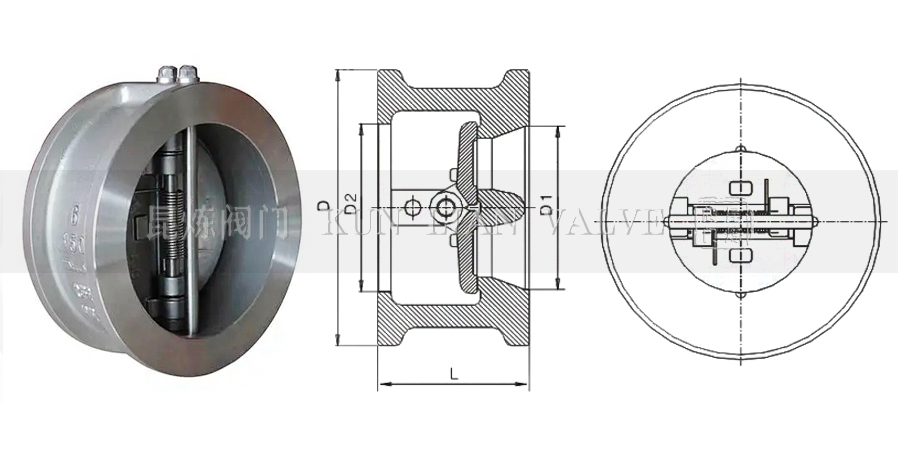

H76W-150LB美標對夾雙瓣止回閥結構圖

H76W-150LB美標對夾雙瓣止回閥結構圖- 上海昆煉閥門制造有限公司

H76W-150LB美標對夾雙瓣止回閥尺寸

壓力等級	通徑DN		端面連接	尺寸				管道法蘭（參考）
	通徑DN			L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓直徑		螺栓長度
	NPS	DN		L	D	D1	D2	螺栓圓直徑	螺栓孔數量	inch	mm	RF	RJ
CLASS 150 PN20	1 1/2	40	RF	60	85	40	42	98.5	4	1/2	M12	130	145
	2	50	RF	60	103	51	55	120.5	4	5/8	M16	140	155
	2 1/2	65	RF	67	122	65	68	139.5	4	5/8	M16	150	165
	3	80	RF	73	135	80	82	152.5	4	5/8	M16	160	175
	4	100	RF	73	173	102	108	190.5	8	5/8	M16	170	185
	5	125	RF	86	195	127	130	216	8	3/4	M20	190	205
	6	150	RF	98	221	152	165	241.5	8	3/4	M20	205	220
	8	200	RF	127	277	203	219	298.5	8	3/4	M20	240	255
	10	250	RF	146	338	254	270	362	12	7/8	M22	270	285
	12	300	RF	181	408	305	320	432	12	7/8	M22	310	325
	14	350	RF	184	448	337	350	476	12	1	M27	325	340
	16	400	RF	191	513	387	400	540	16	1	M27	340	355
	18	450	RF	203	547	438	438	578	16	1 1/8	M30	365	380
	20	500	RF	219	604	495	495	635	20	1 1/8	M30	385	400
	24	600	RF	222	715	595	595	749.5	20	1 1/4	M33	405	420
	28	700	RF	305	830	685	685	863.6	28	1 1/4	M33	540	-
	30	750	RF	305	880	735	735	914.4	28	1 1/4	M33	550	-
	32	800	RF	305	938	780	780	978	288	1 1/2	M39	570	-
	36	900	RF	368	1045	875	875	1085.8	32	1 1/2	M39	660	-
	40	1000	RF	432	1160	975	975	1200.2	36	1 1/2	M39	720	-
	42	1050	RF	432	1216	1020	1020	1257.3	36	1 1/2	M39	740	-
	48	1200	RF	524	1380	1165	1165	1422.4	44	1 1/2	M39	850	-
	54	1350	RF	568	1546	1320	1320	1593.8	44	1 3/4	M45	940	-
	60	1500	RF	629	1708	1460	1460	1759	52	1 3/4	M45	1020	-

壓力等級	通徑DN		端面連接	尺寸				管道法蘭（參考）
	通徑DN			L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓直徑		螺栓長度
	NPS	DN		L	D	D1	D2	螺栓圓直徑	螺栓孔數量	inch	mm	RF	RJ
CLASS 300 PN50	1 1/2	40	RF	60	94	40	42	114.5	4	3/4	M20	160	170
	2	50	RF	60	110	51	55	127	8	5/8	M16	155	175
	2 1/2	65	RF	67	128	65	68	149	8	3/4	M20	175	200
	3	80	RF	73	147	80	82	168.5	8	3/4	M20	190	210
	4	100	RF	73	179	102	108	200	8	3/4	M20	195	215
	5	125	RF	86	214	127	130	235	8	3/4	M20	215	235
	6	150	RF	98	249	152	165	270	12	3/4	M20	230	250
	8	200	RF	127	305	203	219	330	12	7/8	M20	280	300
	10	250	RF	146	359	254	270	387.5	16	1	M27	315	335
	12	300	RF	181	420	305	320	451	16	1 1/8	M30	365	385
	14	350	RF	222	483	337	350	514.5	20	1 1/8	M30	410	430
	16	400	RF	232	537	387	400	571.5	20	1 1/4	M33	435	455
	18	450	RF	264	594	438	438	628.5	24	1 1/4	M33	475	495
	20	500	RF	292	652	495	495	686	24	1 1/4	M33	510	535
	24	600	RF	318	772	595	595	813	24	1 1/2	M39	560	585
	28	700	RF	368	896	685	685	939.8	28	1 5/8	M42	660	-
	30	750	RF	368	950	735	735	997	28	1 3/4	M45	680	-
	32	800	RF	368	1004	780	780	1054	28	1 7/8	M48	700	-
	36	900	RF	483	1114	875	875	1168.4	32	2	M51	840	-
	40	1000	RF	568	1110	975	975	1155.7	32	1 5/8	M42	920	-
	42	1050	RF	568	1160	1020	1020	1206.5	32	1 5/8	M42	930	-
	48	1200	RF	629	1320	1165	1165	1371.6	32	1 7/8	M48	1030	-
	54	1350	RF	635	1488	1320	1320	1549.4	32	2 1/4	M57	1100	-
	60	1500	RF	701	1640	1460	1460	1701.8	32	2 1/4	M57	1190	-

壓力等級	通徑DN		端面連接	尺寸				管道法蘭（參考）
	通徑DN			L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓直徑		螺栓長度
	NPS	DN		L	D	D1	D2	螺栓圓直徑	螺栓孔數量	inch	mm	RF	RJ
CLASS 600 PN110	2	50	RF/RJ-23	60	110	51	55	127	8	5/8	M16	175	180
	2 1/2	65	RF/RJ-26	67	128	65	68	149	8	3/4	M20	195	200
	3	80	RF/RJ-31	73	147	80	82	168.5	8	3/4	M20	210	215
	4	100	RF/RJ-37	79	191	102	108	216	8	7/8	M24	235	240
	5	125	RF/RJ-41	105	240	127	130	266.5	8	1	M27	280	285
	6	150	RF/RJ-45	136	264	152	165	292	12	1	M27	320	325
	8	200	RF/RJ-49	165	318	200	210	349	12	1 1/8	M30	370	375
	10	250	RF/RJ-53	213	398	250	255	432	16	1 1/4	M33	440	445
	12	300	RF/RJ-57	229	455	300	300	489	20	1 1/4	M33	460	465
	14	350	RF/RJ-61	273	490	335	335	527	20	1 3/8	M36	520	525
	16	400	RF/RJ-65	305	562	385	385	603	20	1 1/2	M39	575	580
	18	450	RF/RJ-69	362	610	435	435	654	20	1 5/8	M42	650	655
	20	500	RF/RJ-73	368	680	487	487	724	24	1 5/8	M42	670	680
	24	600	RF/RJ-77	438	786	589	589	838	24	1 7/8	M48	780	790
	28	700	RF/RJ-94	505	912	685	685	965.2	28	2	M51	870	880
	30	750	RF/RJ-95	505	968	735	735	1022.4	28	2	M51	880	890
	32	800	RF/RJ-96	505	1020	780	780	1079.5	28	2 1/4	M57	900	910
	36	900	RF/RJ-98	635	1128	875	875	1193.8	28	2 1/2	M64	1050	1060
	40	1000	RF	701	1152	975	975	1212.8	32	2 1/4	M57	1180	-
	42	1050	RF	701	1215	1020	1020	1282.7	28	2 1/2	M64	1210	-
	48	1200	RF	787	1386	1165	1165	1460.5	32	2 3/4	M70	1360	-

壓力等級	通徑DN		端面連接	尺寸				管道法蘭（參考）
	通徑DN			L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓直徑		螺栓長度
	NPS	DN		L	D	D1	D2	螺栓圓直徑	螺栓孔數量	inch	mm	RF	RJ
CLASS 900 PN150	2	50	RF/RJ-24	70	140	50	55	165	8	7/8	M24	225	230
	2 1/2	65	RF/RJ-27	83	162	65	68	190.5	8	1	M27	250	255
	3	80	RF/RJ-31	83	165	75	82	190.5	8	7/8	M24	240	245
	4	100	RF/RJ-37	102	204	100	108	235	8	1 1/8	M30	285	290
	5	125	RF/RJ-41	110	245	125	130	279.5	8	1 1/4	M33	310	315
	6	150	RF/RJ-45	159	286	150	160	317.5	12	1 1/8	M30	365	370
	8	200	RF/RJ-49	206	356	200	210	393.5	12	1 3/8	M36	440	445
	10	250	RF/RJ-53	241	432	250	255	470	16	1 3/8	M36	490	495
	12	300	RF/RJ-57	292	495	300	300	533.5	20	1 3/8	M36	560	565
	14	350	RF/RJ-62	356	520	325	325	559	20	1 1/2	M39	645	655
	16	400	RF/RJ-66	384	572	380	380	616	20	1 5/8	M42	685	695
	18	450	RF/RJ-70	451	636	425	425	686	20	1 7/8	M48	790	800
	20	500	RF/RJ-74	451	696	475	475	749.5	20	2	M52	810	820
	24	600	RF/RJ-78	495	835	570	570	901.5	20	2 1/2	M64	945	955
	28	700	RF/RJ-101	635	944	670	670	1022.4	20	3	M76	1050	1060
	30	750	RF/RJ-102	635	1008	715	715	1085.8	20	3	M76	1060	1070
	32	800	RF/RJ-103	635	1070	760	760	1155.7	20	3 1/4	M82	1100	1110
	36	900	RF/RJ-105	718	1198	860	860	1289	20	3 1/2	M88	1280	1290

壓力等級	通徑DN		端面連接	尺寸				管道法蘭（參考）
	通徑DN			L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓直徑		螺栓長度
	NPS	DN		L	D	D1	D2	螺栓圓直徑	螺栓孔數量	inch	mm	RF	RJ
CLASS 1500 PN260	2	50	RF/RJ-24	70	140	50	55	165	8	7/8	M24	225	230
	2 1/2	65	RF/RJ-27	83	162	65	68	190.5	8	1	M27	250	255
	3	80	RF/RJ-35	83	172	75	82	203	8	1 1/8	M30	270	275
	4	100	RF/RJ-39	102	208	100	108	241.5	8	1 1/4	M33	310	315
	5	125	RF/RJ-44	110	252	125	130	292	8	1 1/2	M39	370	375
	6	150	RF/RJ-46	159	281	150	150	317.5	12	1 3/8	M36	430	440
	8	200	RF/RJ-50	206	350	200	200	393.5	12	1 5/8	M42	510	520
	10	250	RF/RJ-54	248	433	250	250	482.5	12	1 7/8	M48	600	610
	12	300	RF/RJ-58	305	518	300	300	571.5	16	2	M52	695	710
	14	350	RF/RJ-63	356	576	320	320	635	16	2 1/4	M56	775	790
	16	400	RF/RJ-67	384	640	370	370	705	16	2 1/2	M64	850	870
	18	450	RF/RJ-71	468	703	420	420	774.7	16	2 3/4	M70	970	990
	20	500	RF/RJ-75	533	754	470	470	831.8	16	3	M76	1080	1100
	24	600	RF/RJ-79	559	898	570	570	990.6	16	3 1/2	M88	1190	1210

壓力等級	通徑DN		端面連接	尺寸				管道法蘭（參考）
	通徑DN			L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓直徑		螺栓長度
	NPS	DN		L	D	D1	D2	螺栓圓直徑	螺栓孔數量	inch	mm	RF	RJ
CLASS 2500 PN420	2	50	RF/RJ-26	70	143	50	55	171.5	8	1	M27	255	260
	2 1/2	65	RF/RJ-28	83	166	65	68	197	8	1 1/8	M30	290	300
	3	80	RF/RJ-32	86	194	75	82	228.5	8	1 1/4	M33	320	330
	4	100	RF/RJ-38	105	232	100	108	273	8	1 1/2	M39	370	380
	5	125	RF/RJ-42	110	277	125	130	324	8	1 3/4	M45	420	435
	6	150	RF/RJ-47	159	316	150	155	368.5	8	2	M52	515	530
	8	200	RF/RJ-51	206	386	200	205	438	12	2	M52	600	620
	10	250	RF/RJ-55	254	475	245	245	539.5	12	2 1/2	M64	750	775
	12	300	RF/RJ-60	305	548	300	300	619	12	2 3/4	M70	855	885

H76W-150LB美標對夾雙瓣止回閥安裝建議

1、美標對夾雙瓣止回閥不是切斷閥，并不能強制性密封，因此不能作為切斷閥使用；

2、在美標對夾雙瓣止回閥的進出口應安裝有切斷閥，方便檢修、維護、更換作業；

3、為了延長美標對夾雙瓣止回閥的使用，應將其安裝在離湍流源較遠的地方，以確保閥門處于穩定的流量中；

4、水平安裝時，應確保美標對夾雙瓣止回閥的銷垂直，不建議傾斜管道安裝；

5、垂直安裝時，建議流向為自下而上安裝美標對夾雙瓣止回閥，流向為自上而下時則不建議安裝，可在水平管道進行安裝；

6、美標對夾雙瓣止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處，以確保閥門處的流量得到充分發展，并將湍流降低；應安裝在彎管異徑管上游至少2個直徑處，以避免堵塞流量，這將導致閥門僅部分打開；當安裝在節流閥附近時，止回閥應安裝在節流閥門下游至少5個直徑處，或上游至少2個直徑處。

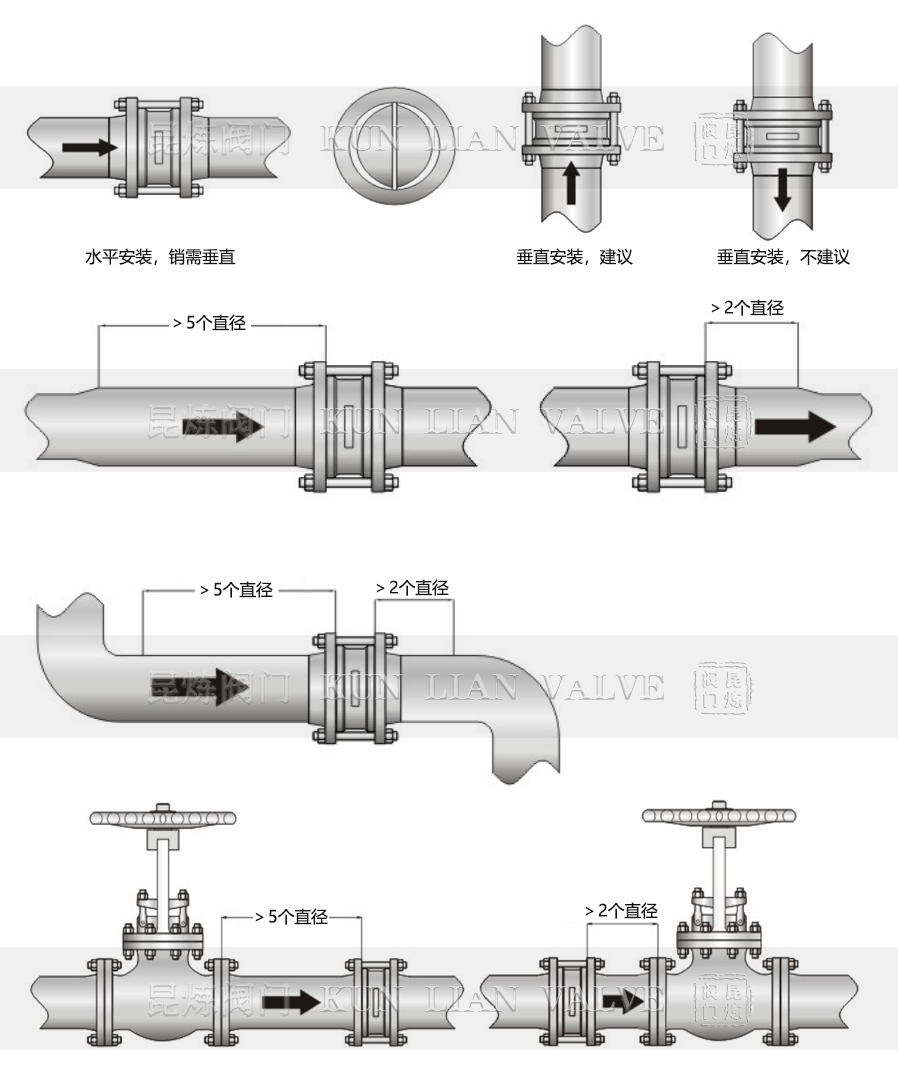

H76W-150LB美標對夾雙瓣止回閥安裝示意圖

H76W-150LB美標對夾雙瓣止回閥安裝示意圖- 上海昆煉閥門制造有限公司

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，美標對夾雙瓣止回閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

H76W-150LB-美標對夾雙瓣止回閥訂貨注意事項

獲取H76W-150LB-美標對夾雙瓣止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H76W-150LB-美標對夾雙瓣止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
我們以質量為基礎，為經濟發展帶來放心的產品

服務宗旨：用心、準確、周到。

服務目標：服務質量使客戶滿意。

服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，如需現場解決的，本地區6-12小時內予以答復或派員處理，外地24-48小時內予以答復或派員處理，并做到問題不解決服務人員不撤離。

服務原則：H76W-150LB-美標對夾雙瓣止回閥保修期為十二個月，在保修期內一律實行：保質、保量、保修等。
