J41W不銹鋼法蘭截止閥

<產品信息>
產品型號：J41W
產品口徑：DN15-DN300
壓力等級：1.6-16Mpa
產品材質：不銹鋼、鑄鋼、合金鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供不銹鋼法蘭截止閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

J41W不銹鋼法蘭截止閥介紹

J41W不銹鋼法蘭截止閥的啟閉件是密封上面呈平面或錐面的閥瓣，閥桿操作閥瓣沿閥座中心線作升降運動；不銹鋼法蘭截止閥閥桿開啟或關閉行程相對較短且具有切斷動作，使得它適合作為介質的切斷或一定范圍內的調節及節流使用。不銹鋼法蘭截止閥開啟和關閉力矩較大、結構長度較長，通常公稱截止閥通徑都在250mm以下，但選用時需注意進出口方向。DN150以下的不銹鋼法蘭截止閥介質一般從閥瓣下方進入，而DN200以上的截止閥介質一般從閥瓣上方進入，這是考慮到閥門的關閉力矩所致。DN200以上的截止閥設內旁通或外旁通閥門可減小開啟或關閉力矩。

不銹鋼法蘭截止閥采用強制密封方式，因此在閥門關閉時需要施加壓力以確保密封面不泄漏。隨著自密封閥門的出現，不銹鋼法蘭截止閥改變了介質流向，現如今介質從閥瓣上方進入閥腔。在流體壓力作用下，關截止閥力較小，而開截止閥力較大，閥桿直徑可以相應減小尺寸。同時，這種形式的閥門也具有較好的密封性能。不銹鋼法蘭截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。

不銹鋼法蘭截止閥性能

不銹鋼法蘭截止閥的閥瓣從關閉位置移開后，閥座和閥瓣密封面之間就不會接觸，密封面機械磨損小，故其密封性能較好，缺點是密封面間可能會夾住流動介質中的顆粒�？梢愿鶕�(jù)需要閥瓣做成陶瓷，就可以解決耐磨損的問題，由于截止閥瓣開與關之間行程小，密封面又能承受多次啟閉，因此它很適用于需要頻繁開關的場合。

不銹鋼法蘭截止閥原理

不銹鋼法蘭截止閥是指閥瓣沿閥座中間線移動的閥門。由于不銹鋼法蘭截止閥的閥桿開啟或關閉行程相對較短，并且具有較好的切斷功能。此外，閥座通口的變化與閥瓣行程成正比，適合用于切斷和一定范圍內的調節和節流。不銹鋼法蘭截止閥可以應用于不同的管道流體系統。

不銹鋼法蘭截止閥標準

設計標準	GB/T 12235
壓力溫度等級	GB/T 12224
結構長度	GB/T 12221
法蘭連接尺寸	JB/T 79、GB/T 9113、HG/T 20592
焊接端連接	GB/T 12224
檢驗與試驗	JB/T 9092、GB/T 13927、GB/T 26480
公稱壓力（MPa）	PN10	PN16	PN25	PN40	PN64	PN100	PN160
殼體試驗（MPa）	1.5	2.4	3.75	6.0	9.45	15.0	24.0
高壓密封試驗（MPa）	1.1	1.76	2.75	4.4	6.93	11.0	17.6
低壓氣密封試驗（MPa）	0.6	0.6	0.6	0.6	0.6	0.6	0.6
適用溫度	-29℃~550℃（不同的工況溫度選用不同的材質）
適用介質	水、油、蒸汽及不同的腐蝕性介質（不同的介質選用不同的材質）

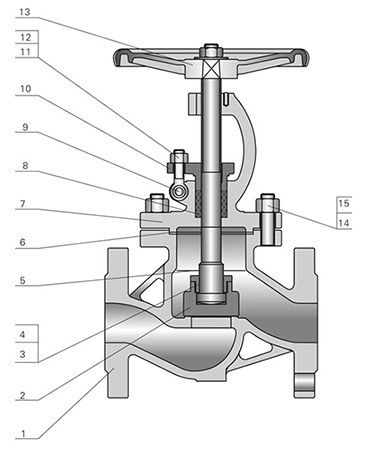

不銹鋼法蘭截止閥零件材質

序號	零件名稱	材質
序號	零件名稱	不銹鋼	鑄鋼
1	閥體	CF8	WCB
2	閥瓣	304	A105+13Cr
3	閥瓣螺母	304	2Cr13
4	墊圈	304	35
5	閥桿	304	2Cr13
6	中法蘭墊片	PTFE	304+石墨
7	閥蓋	CF8	WCB
8	填料	PTFE	石墨
9	銷軸	304	25
10	填料壓蓋	CF8	WCB
11	活節螺栓	A193 B8	A193 B7
12	螺母	A194 8	A194 2H
13	手輪	鑄鐵、HT300-06	鑄鐵、HT300-06
14	螺栓	A193 B8	A193 B7
15	螺母	A194 8	A194 2H

不銹鋼法蘭截止閥結構特點

1、閥體閥蓋連接方式：PN10-PN100采用栓接閥蓋；PN160及以上采用自壓密封式閥蓋。
2、啟閉件（閥瓣）設計：通常采用平面密封閥瓣，可根據客戶要求和實際工況需要采用錐度密封閥瓣，密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。
3、閥蓋中道墊片形式：PN10~PN40截止閥采用不銹鋼石墨復合墊片；PN63~PN100截止閥采用不銹鋼石墨纏繞墊片； PN160自密封截止閥采用自壓密封金屬環。
4、填料密封：填料部分通常填充柔性石墨材料，可根據需求提供四氟或者復合填料材料。
5、操作形式：常規采用手輪或者蝸輪驅動，可根據用戶需要采用鏈輪驅動、氣動跟電動驅動。
6、閥桿螺母：通常情況下，閥桿螺母材料采用不銹鋼或銅合金�？梢愿鶕�(jù)用戶要求采用高鎳鑄鐵等材料，對于大口徑的截止閥：閥桿螺母和閥桿之間設計有滾動軸承，可以減小截止閥的開啟力矩使閥門可以輕便開關。

不銹鋼法蘭截止閥結構圖- 上海昆煉閥門制造有限公司

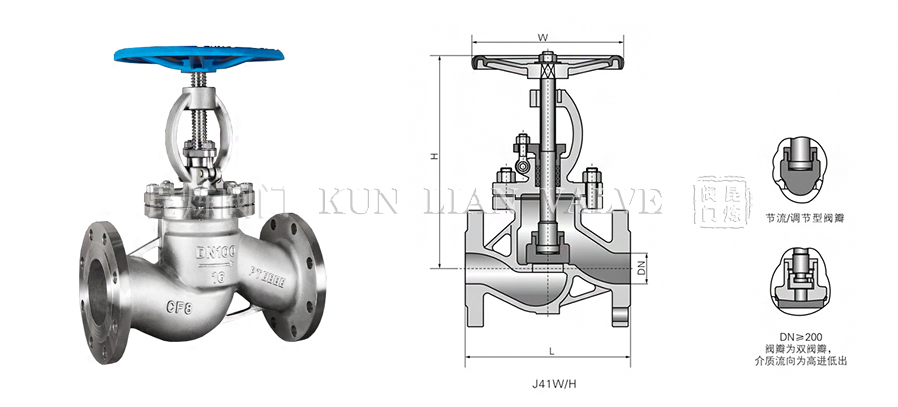

不銹鋼法蘭截止閥尺寸

PN16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
PN25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
PN40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
PN64
DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	170	190	210	230	260	300	340	380	430	500	550	650	775
H	195	228	250	325	360	410	450	485	537	600	646	730	775
W	140	160	180	200	240	280	320	360	400	450	485	537	646
PN100
DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	170	190	210	230	260	300	340	380	430	500	550	650	775
H	195	228	250	325	360	410	450	485	537	600	840	925	1015
W	100	120	160	200	240	280	320	400	450	450	500	500	500

不銹鋼法蘭截止閥應用

不銹鋼法蘭截止閥的啟閉件是密封上面呈平面或錐面的閥瓣，閥桿操作閥瓣沿閥座中心線作升降運動。不銹鋼法蘭截止閥建議作啟閉使用，一般不建議用于調節流量，訂制時允許作調節和節流。其公稱壓力范圍1.6-16.0MPa，工作溫度范圍-29～550℃。不銹鋼法蘭截止閥可用于石油、化工、電力、冶金、機械行業等不同工況的管路上，切斷或接通管路介質。不銹鋼法蘭截止閥驅動方式有手輪、齒輪、氣動及電動等。

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，不銹鋼法蘭截止閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

J41W-不銹鋼法蘭截止閥訂貨注意事項

獲取J41W-不銹鋼法蘭截止閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

J41W-不銹鋼法蘭截止閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
