Q47F/H/Y鍛鋼固定球閥結構及用途：三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。

Q47F/H/Y鍛鋼固定球閥結構及用途

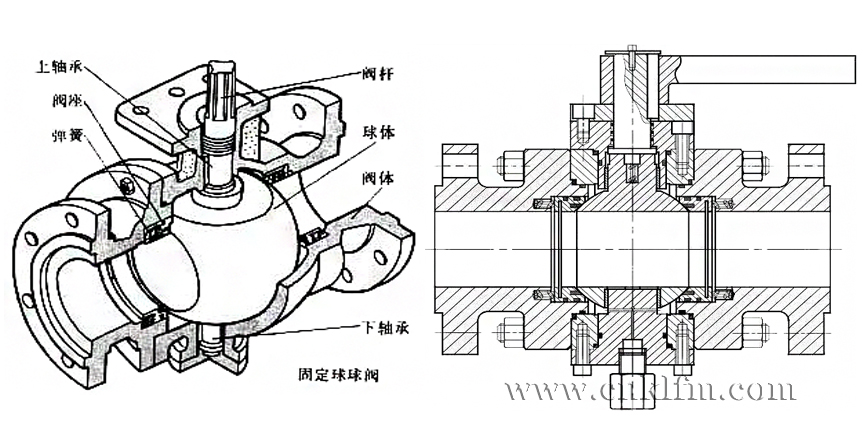

三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構使在高壓下的球體中心位置，使閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，使良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，以免泄漏；低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉；閥桿與閥體接觸，使防靜電接地裝置性能等。

適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕的天然氣長輸管線。

1、鍛鋼固定球閥特征

鍛鋼固定球閥，鍛造材料可以使的硬度操作壓力下沒有內在缺陷施放。壁厚度決定身體和適應不同的強度螺栓閥系方便維護和承擔壓力管道閥門的閥內件設計，選擇在工作性的工作條件。

2、防火結構

當耳軸球閥正常使用，其加蓋閥座和球面法、閥座固定器o形環和蓋章的身體，這是軟密封，密封好當閥座和O形環受傷，閥座固定器和身體會加蓋膨脹石墨這樣的行為防火的目的。

3、防靜電設備

為了以免間的磨擦球，桿和聚四氟乙烯產生靜電導致事故，在這個球閥，靜態傳導到彈簧之間閥桿和球，閥桿和身體因此靜電是地面和系統。

4、自由泄漏的身體密封結構

暢順，閥門的開關位置閥體和閥帽的雙加蓋墊片和O形環，在此基礎上，這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩也不會引起外泄漏。

5、操作低扭矩

潤滑軸承。

6、雙重阻塞滲出(DBB)

當球全開或關閉位置，發射機物質身體可以腔中心公布排水、排空裝置此外，很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位。

7、緊急密封

復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏，這種化合物可以用來做二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門，以免由于外流化合物的作用的物質，發射機復合的頂部的噴油閥的復合的連接連接器。

8、擴展閥桿

地下安裝閥門，閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到頂部的閥門。

9、自動體腔

當身體壓力上升不正常的，如不穩定因素、耳軸球閥下游閥座上將被正常壓力，同時不正常的自動釋放壓力，并不損壞密封的上游的座位。

10、驅動類型：手動（渦輪）、電動、氣動。

Q47F/H/Y鍛鋼固定球閥主要尺寸
