電磁閥知識 KNOWLEDGE
PTFE電磁閥為什么可以耐強(qiáng)腐蝕工況
更新時(shí)間：2025-4-7 信息來源：PTFE電磁閥為什么可以耐強(qiáng)腐蝕工況
PTFE電磁閥耐腐蝕的原因
在濃硫酸、氫氟酸等強(qiáng)腐蝕性介質(zhì)控制領(lǐng)域，PTFE（聚四氟乙烯）電磁閥憑借其化學(xué)穩(wěn)定性成為各行業(yè)的選擇。本文從PTFE電磁閥的材料特性、結(jié)構(gòu)設(shè)計(jì)及應(yīng)用要點(diǎn)進(jìn)行分析。
一、PTFE材料特性
| 性能指標(biāo) |
參數(shù) |
對比優(yōu)勢 |
| 耐溫范圍 |
-200℃~+260℃ |
比PVC寬150℃ |
| 摩擦系數(shù) |
0.04 |
僅為鋼材的1/5 |
| 耐酸堿度 |
pH 0-14 |
全pH值耐受材料 |
| 表面能 |
18.5mN/m |
防粘特性 |
注：測試標(biāo)準(zhǔn)ASTM D3307/D1710
二、關(guān)鍵結(jié)構(gòu)設(shè)計(jì)

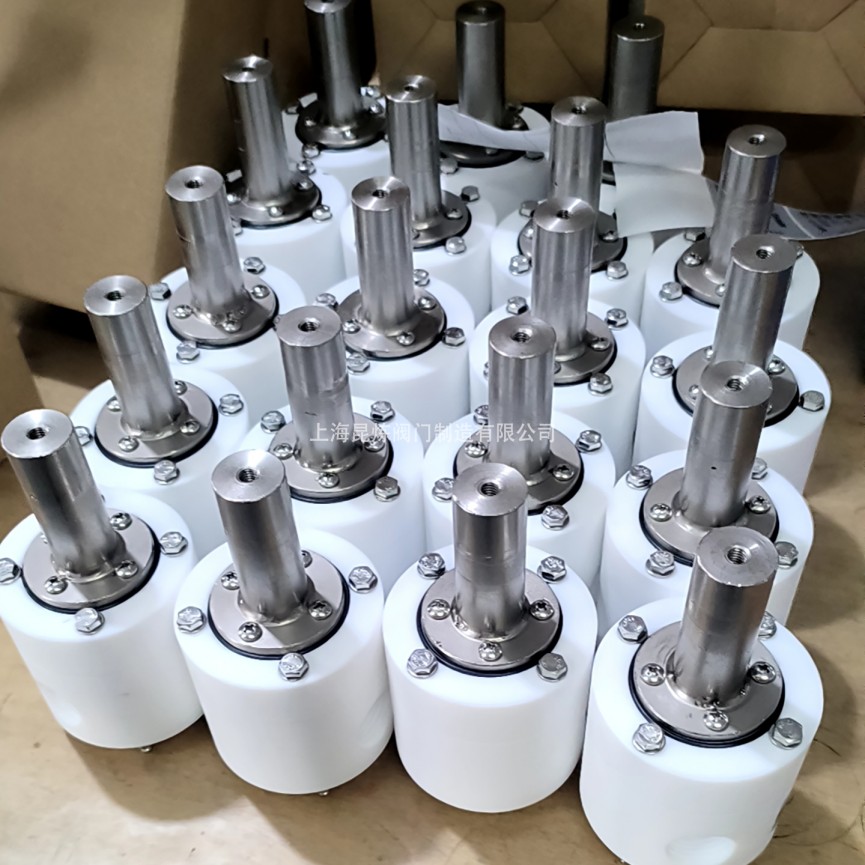

1. 全氟化密封系統(tǒng)
- 閥座：模壓PTFE（密度≥2.16g/cm3）
- 膜片：PTFE復(fù)合石墨（3層增強(qiáng)結(jié)構(gòu)）
- 導(dǎo)向件：PFA包覆不銹鋼（0.5mm包層）
2. 防腐蝕強(qiáng)化設(shè)計(jì)
| 部件 |
處理工藝 |
效果 |
| 閥體內(nèi)腔 |
等靜壓成型 |
孔隙率≤0.1% |
| 連接法蘭 |
PTFE襯里+鋼殼滾塑 |
耐壓16bar |
三、介質(zhì)兼容性
1. 典型應(yīng)用介質(zhì)
- 強(qiáng)酸：濃硫酸、氫氟酸
- 強(qiáng)堿：NaOH
- 有機(jī)溶劑：丙酮、DMF
2. 限制使用條件
| 介質(zhì)類型 |
限制條件 |
| 熔融堿金屬 |
溫度＞300℃時(shí)反應(yīng) |
| 氟氣 |
需特殊表面處理 |
四、電壓選型建議
DC24V方案
- 功耗：4.8W（靜態(tài)）
- 響應(yīng)時(shí)間：≤50ms
- 適用場景：防爆區(qū)域
AC220V方案
- 功耗：8VA
- 響應(yīng)時(shí)間：≤100ms
- 適用場景：常規(guī)化工產(chǎn)線
五、常見問題解答
Q1：PTFE電磁閥能否用于氣體輸送？
解決方案：
- 需選用高密度PTFE（＞2.17g/cm3）
- 閥座需進(jìn)行表面氟化處理
- 推薦配置PFA保護(hù)襯套
Q2：為什么PTFE閥的響應(yīng)時(shí)間比金屬閥慢？
根本原因：
| 影響因素 |
改善措施 |
| 材料彈性模量低 |
采用三層復(fù)合膜片 |
| 摩擦靜電積累 |
添加5%石墨填料 |
Q3：如何判斷PTFE閥體是否老化？
檢測方法：
- 目視檢查：出現(xiàn)褐色條紋（分子鏈斷裂）
- 硬度測試：邵氏D硬度下降＞5%
- 密封測試：泄漏率增加10倍以上
六、選型
四步選型法
- 確認(rèn)介質(zhì)：檢查PH值和氧化性
- 確定溫度：-50℃~+200℃標(biāo)準(zhǔn)型/+200℃以上加強(qiáng)型
- 選擇密封：強(qiáng)腐蝕用純PTFE/含顆粒介質(zhì)用復(fù)合密封
- 電壓匹配：危險(xiǎn)區(qū)域選DC24V/常規(guī)區(qū)域選AC220V
七、維護(hù)特別提示
PTFE閥維護(hù)三禁止
- 🚫 禁止使用金屬工具直接刮擦密封面
- 🚫 禁止超過280℃高溫蒸汽滅菌
- 🚫 禁止使用含硅類潤滑劑
聲明：以上文章《PTFE電磁閥為什么可以耐強(qiáng)腐蝕工況》或資料部分源自網(wǎng)絡(luò)。其中摘錄的內(nèi)容以共享、參考為目的，不存在任何商業(yè)考慮。如有侵權(quán)，請與本站聯(lián)系，本站確認(rèn)后將立即撤下。謝謝您的理解與支持！
上海昆煉閥門制造有限公司
滬公網(wǎng)安備 SITEMAP
