文章中描述楔式閘板閘閥，平行式單雙閘板閘閥的操作特性跟啟閉力矩線性特性，以及應用表格標示出他們的力矩數值供大家參考。

楔式閘閥的啟閉力矩特性如圖所示

從圖中曲線可以看出，當閥門的開度在 10%以上時，閘閥的軸向力，即閘閥在全壓差下的啟閉力矩變化不大。當閘閥的開度小于10%時，由于節流，使閘閥前后壓差增大。這個壓差作用在閘板上，使閥桿需較大的軸向力才能帶動閘板啟閉。因此，在有些范圍內，閘閥的啟閉力矩變化比較大。圖中，實線表示剛性閘板閘閥的啟閉力矩特性；虛線表示彈性閘板的閘閥的啟閉力矩特性。從曲線看出，彈性閘板的閘閥，在接近關閉時所需的啟閉力矩比剛性閘板要大些。

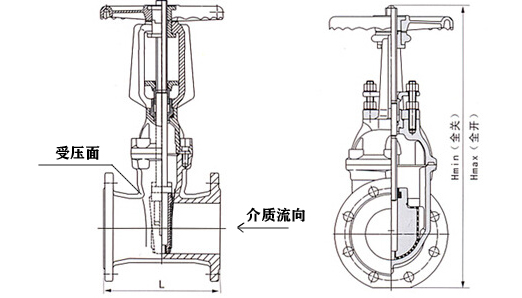

閘閥的閘板關閉時， 必須使閘板向閥座施加密封力，該力包括密封預緊力和介質壓力，此密封力可以保證閘板和閥座之間的密封面嚴格的密封。這個密封力由于閥桿螺紋的自鎖和介質壓力將會繼續作用。顯然，為了向閘板提供密封力，閥桿螺母傳遞的力矩比閘閥的啟閉力矩要大，由此可見，閘閥的關閉位置是按閥桿螺母所受力矩大小來確定的。

閘閥關閉后，由于介質溫度或環境溫度的變化，閘閥零部件的熱膨脹會使閘板和閥座之間的密封力變大，反映到閥桿螺母上，就為再次開啟閘閥帶來困難。所以，開啟閘閥所需的力矩比關閉閘閥所需的力矩大。此外，對于一對相互接觸的密封面來說，它們之間的靜摩擦因數也比動摩擦因數大，要使它們從靜止?fàn)顟B(tài)產生相對運動時，同樣需施加較大的力以克服靜摩擦力；由于溫度變化，使密封面間的壓力變大，需要克服的靜摩擦力也隨之變大，從而使開啟閥門時，對閥桿螺母上需加的力矩有時會增大很多。

以公稱壓力PN表示的螺栓連接閥蓋的楔式閘閥結構

以公稱壓力PN表示的螺栓連接閥蓋的楔式閘閥力矩

以公稱壓力級CL表示的螺栓連接閥蓋的楔式閘閥結構

以CL表示的螺栓連接閥蓋的楔式閘閥力矩

以公稱壓力級CL表示的壓力自密封閥蓋的楔式閘閥力矩

平行式單閘板閘閥結構

平行式單閘板閘閥力矩

平行式雙閘板閘閥結構

平行式雙閘板閘閥力矩
